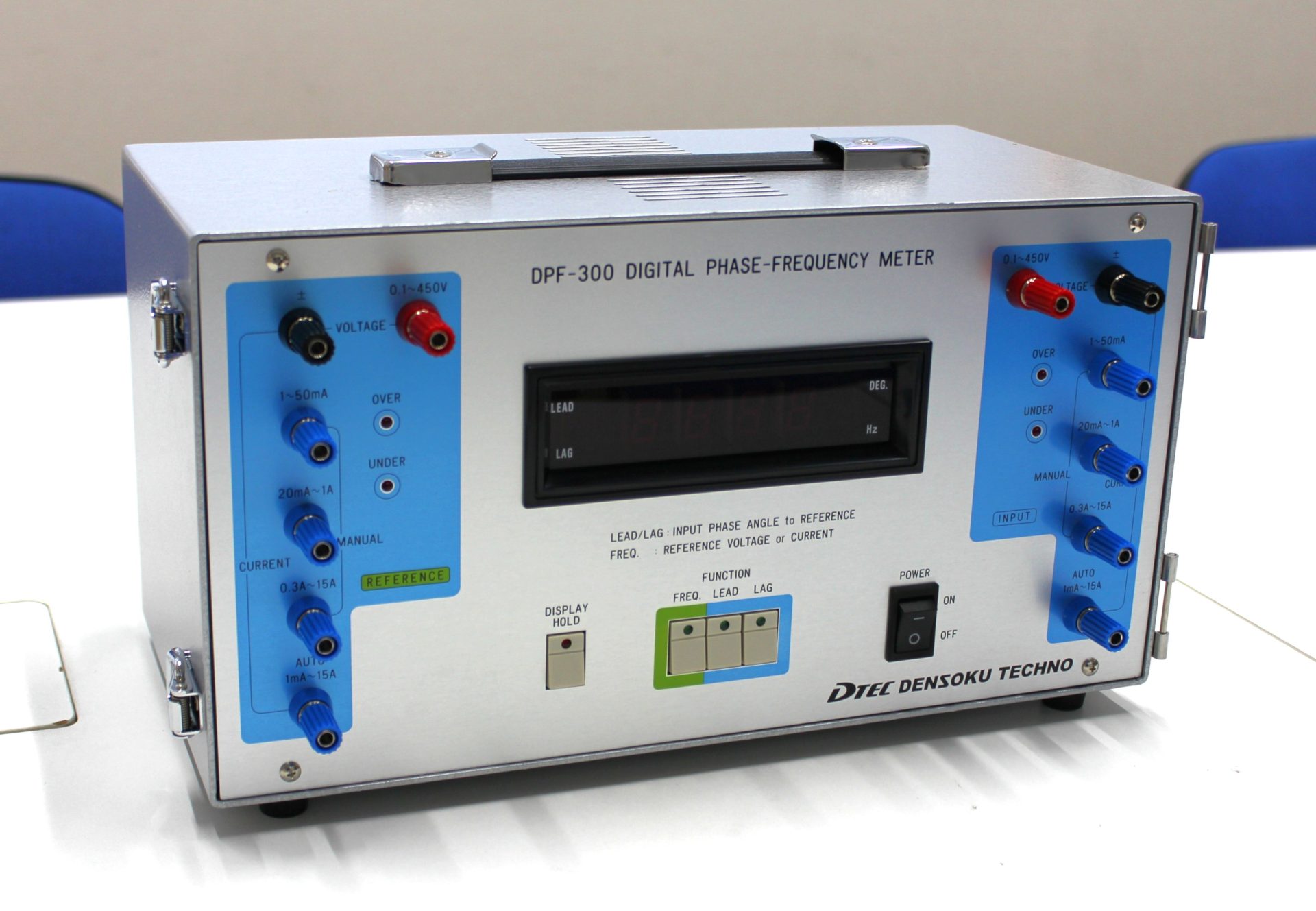

【受託開発】デジタル位相・周波数計
-
受託背景
現場測定から校正用途まで対応できる高精度なデジタル位相・周波数計が必要とされ、受託開発のご相談をいただきました。
特に、入力信号の周波数が変化しても測定精度を維持できること、長期間にわたり安定した測定結果が得られることが重要な要件でした。
製品特長
この位相・周波数計は、位相0.1°の分解能を持ち、許容誤差±0.2°の高精度位相・周波数計です。一般商用電圧・電流値に対して、直接入力範囲をカバーしており、現在、周波数・位相の生産設備や現場計測から標準発生器・計測器の校正標準器まで幅広い用途で使用されております。
- 高精度な測定
0.1度の分解能、許容誤差±0.2°の高精度で位相の測定が可能 - 広範囲の使用
電圧-電圧、電圧-電流、電流-電流の全位相差測定が可能 - 高耐圧対応
海外の検査でも使用できるように高耐圧にも対応
仕様
使用電源
AC100V±10％ 50/60Hz 1φ
測定項目・範囲
位相：0.0°～359.9°（分解能 0.1°）
周波数：40.00～70.00Hz （分解能 0.01Hz）
入力範囲
電圧：0.1～8V/6.5～450V 2レンジ自動切換
電流：1～50mA/20mA～1A/0.3～15A 3レンジ自動/手動切換
許容誤差
位相：±0.2°
（1～5mA片側入力時は±0.4°、両側入力時は±0.6°）
（0.1～0.3V片側入力時は±1.0°、両側入力時は±1.8°）
周波数：±0.02Hz
寸法・質量
340(W)×235(D)×190(H)mm
約6.3Kg
